TFT-H050A20HDIST6G30 5寸In-cell  TFT LCD顯示屏720x1280 MIPI DSI接口 ST7123

這款5英寸In-cell TFT LCD顯示屏代表了嵌入式顯示技術的一次重大飛躍，它將高清視覺效果與纖薄、一體化的觸控結構完美融合。該型號采用ST7123P驅動IC，擁有720(RGB) x 1280像素的清晰分辨率，能為各類用戶界面呈現卓越的細節與清晰度。其核心優勢之一在于采用了MIPI DSI接口。與傳統的并行接口不同，MIPI接口不僅減少了連接所需的引腳數量，最大限度地降低了電磁干擾（EMI），還支持高速數據傳輸。這使得這款5英寸In-cell TFT LCD顯示屏在與現代處理器（包括C8051、Arduino和STM32平臺所使用的處理器）配合使用時，能夠?qū)崿F(xiàn)極高的運行效率，從而確保流暢的視頻播放和靈敏的圖形用戶界面（GUI）渲染。

“In-cell”工藝是該產品的一大亮點。通過將觸控傳感器直接嵌入到LCD液晶單元內部，顯示屏在變得更加輕薄的同時，其光學清晰度也得到了顯著提升。這種一體化集成設計消除了傳統觸控屏中存在的空氣層，從而有效防止灰塵侵入，并增強了在陽光下的可讀性。這款5英寸In-cell TFT LCD顯示屏的光學參數令人印象深刻：它具備IPS全視角特性，上下左右視角均為85度（典型值，即各方向均為80度），確保了即使從極端的角度觀看，色彩依然鮮艷生動。憑借600 cd/m2的典型亮度（含CTP觸控層）和1500:1的高對比度，該顯示屏即使在光線明亮的環境下也能保持清晰可見。

此外，其電氣特性也提供了極高的穩定性和安全性。這款5英寸In-cell TFT LCD顯示屏的I/O電壓（IOVCC）為1.8V，數字電源電壓（VCI）為3.3V，使其能夠與各類低功耗微控制器單元（MCU）實現良好的兼容。該顯示模組還支持-20°C至70°C的寬工作溫度范圍，并具備8KV的靜電防護（ESD）能力，從而確保其在工業環境或戶外場景中依然能夠保持穩健可靠的性能表現。配備帶有清晰引腳定義的40引腳FPC（包含MIPI通道 D0P/N、D1P/N、D2P/N 及 Clock）簡化了硬件設計，使工程師能夠快速將這款高性能5英寸In-cell TFT LCD顯示屏集成至其下一代產品中。

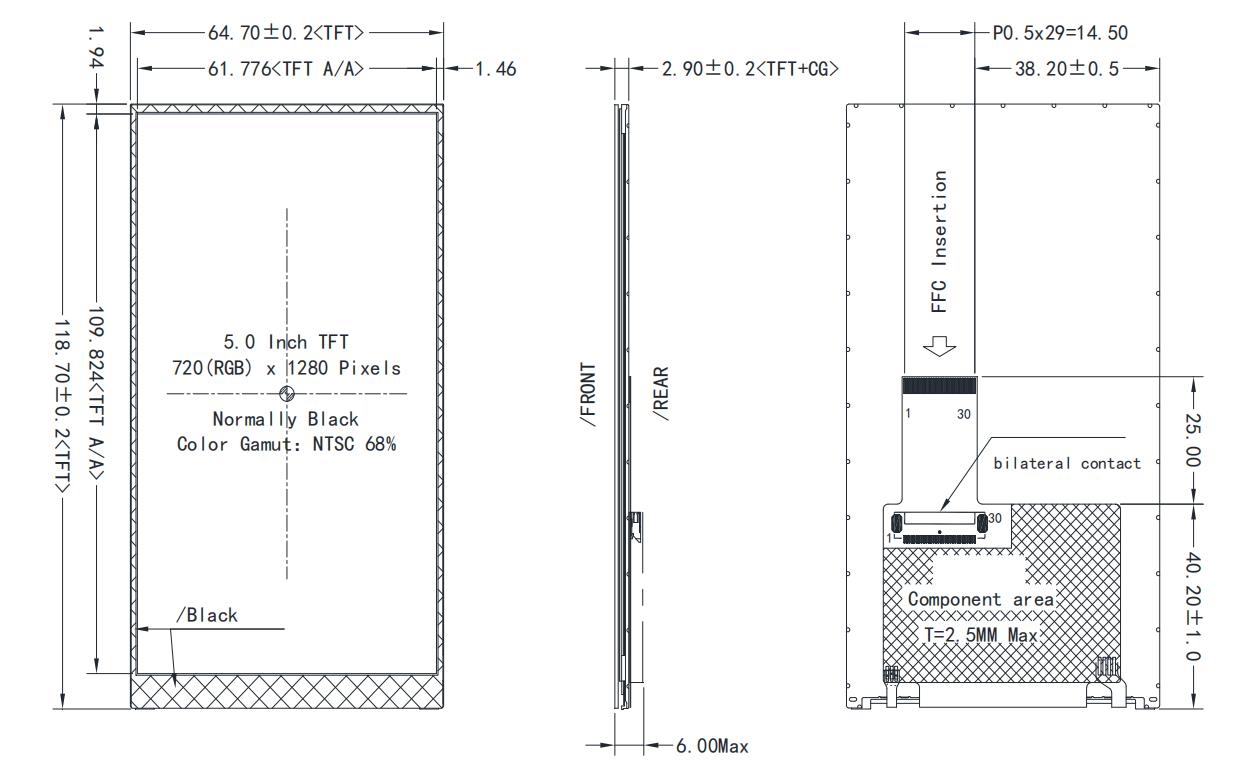

5寸In-cell  TFT LCD顯示屏規格圖

什么是 In-cell 觸控技術？

In-cell 觸控技術是一種革命性的顯示屏制造方法，它將觸控傳感器功能直接集成到液晶單元（liquid crystal cell）內部，而非在表面貼合一塊獨立的觸控面板。若要理解其價值，首先需要回顧傳統的顯示屏技術。早期的“On-cell”或“Out-cell”（外掛式）觸控屏由兩部分組成：一層用于顯示圖像的獨立 TFT 層，以及一層專門用于檢測觸控信號的傳感器玻璃層。這兩層通過貼合工藝結合在一起，導致整個模組厚度增加，且層間可能產生氣隙，進而引發光線反射并降低光學透射率。

這款 5 英寸 In-cell TFT LCD 顯示屏采用了截然不同的架構設計。在該設計中，觸控感應電極被嵌入在 TFT 陣列與彩色濾光片基板之間——即位于液晶單元的內部。這一設計消除了對額外觸控傳感器層的需求。將 In-cell 技術應用于這款 5 英寸 TFT LCD 顯示屏所帶來的首要優勢，在于顯著降低了模組的整體厚度。由于省去了獨立的觸控層，整個顯示模組變得更為纖??；這對現代智能手機、便攜式醫療設備以及輕薄型工業控制終端而言，具有至關重要的意義。

其次，其光學性能得到了大幅提升。由于 LCD 面板與觸控傳感器之間不再存在氣隙，光線的散射現象被降至最低。這款 5 英寸 In-cell TFT LCD 顯示屏實現了更高的亮度（600 cd/m2）和更優異的對比度（1500:1）；這是因?yàn)楸彻庠窗l(fā)出的光線能夠更直接地穿透屏幕并抵達用戶的眼中，而不會因內部反射而造成損耗。第三，該技術增強了產品的機械耐用性。由于貼合層數減少，屏幕發生層間剝離或灰塵顆粒滲入屏幕夾層的風險也隨之降低。不過值得注意的是，實施 In-cell 技術往往需要配備復雜的驅動 IC（集成電路），例如這款 5 英寸 In-cell TFT LCD 顯示屏所采用的 ST7123P 芯片。這是因?yàn)樵撔酒仨毻教幚硐袼仳?qū)動與觸控信號檢測這兩項任務，通常需借助“時分復用”技術，將顯示畫面刷新與觸控掃描操作在時間軸上進行有效分離。這種高度集成的精密設計，不僅賦予了顯示屏更靈敏的響應速度，還提升了其在各種環境下的穩定性，使其成為對可靠性要求極高的各類應用場景的理想之選。

5英寸In-cell TFT LCD顯示屏集成與操作指南

若要將這款5英寸In-cell TFT LCD顯示屏成功集成到定制的嵌入式系統中，必須特別關注電源時序、機械操作以及軟件配置。首先，依據電氣特性參數，工程師必須提供穩定的供電電壓。該5英寸In-cell TFT LCD顯示屏要求 VCI（模擬電源）電壓為 3.3V，IOVCC（I/O電源）電壓為 1.8V。嚴格遵循“電源開啟/關閉時序”（參見手冊第6.5節）至關重要。具體而言，在 IOVCC 供電穩定就緒后，MIPI 數據通道必須先進入 LP-11 狀態，隨后方可發送 Sleep Out（退出睡眠）指令（0x11）。在釋放 RESX 引腳后，必須延時至少 120ms，隨后方可發送顯示控制指令。若未能嚴格遵守上述時序要求，可能會導致該5英寸In-cell TFT LCD顯示屏發生閂鎖效應（Latch-up）或初始化失敗。

關于初始化代碼，手冊中針對 ST7123P 驅動芯片提供了一套特定的初始化流程。用戶必須嚴格按照以下順序執行：硬件復位（Hardware Reset）→ 延時 120ms → 退出睡眠（Sleep Out，0x11）→ 延時 250ms → 開啟顯示（Display On，0x29）。該顯示屏采用 MIPI DSI 接口，包含四條數據通道（D0-D3）以及一條時鐘通道。在進行 PCB 布局設計時，針對該5英寸In-cell TFT LCD顯示屏的 MIPI 信號走線，應確保差分阻抗維持在 100 歐姆，并保持各走線長度匹配一致，以避免產生信號時延偏差（Skew）。FPC-30PIN（或根據示意圖所示的40-pin）接口的引腳定義中，已指定特定引腳用于傳輸 I2C 觸摸信號（TP_SDA、TP_SCL）及中斷信號（TP_INT）；這些引腳必須通過上拉電阻連接至主控 MCU 的 I2C 總線。

操作過程中的防護注意事項至關重要。鑒于該5英寸In-cell TFT LCD顯示屏由玻璃基板及 CMOS 大規模集成電路（LSI）構成，其對靜電放電（ESD）現象極為敏感。因此，手冊建議操作人員及工作臺均需進行接地處理，同時配合使用離子風機等防靜電設備，并確保工作環境的相對濕度維持在 50% RH 以上。移除保護膜時，請以30度的角度緩慢撕下，以防止產生靜電積聚。此外，為避免出現圖像殘留（“粘屏”）現象，請勿持續顯示靜態圖像超過2分鐘；產品手冊建議使用動態或純黑屏保程序。最后，請確保操作環境溫度不超過70°C且不低于-20°C，因?yàn)闃O端的溫度條件可能會導致液晶材料暫時性變暗。遵循針對這款5英寸In-cell TFT LCD顯示屏的上述使用指南，開發人員即可確保其具備長期的可靠性（LED背光壽命達30,000小時）及卓越的光學性能。
