行業說明

   醫療顯示器解決方案的設計是一項要求嚴苛且復雜的任務。制造商在開發此類設備時，必須綜合考慮多項關鍵因素，包括產品的可靠性、電磁兼容性以及法規合規性等。同時，醫療顯示器還需適應其應用場景的特殊環境條件，例如能夠穩定運行于高溫、低溫、潮濕或其他惡劣工況。

   Hot Display 正將其專業技術應用到醫學領域，提供內部專業知識和全面的一站式醫療系統設備解決方案。公司計劃近期啟動 ISO13485 認證流程，Hot Display的研發團隊正在進行大規模研發，旨在提升流程可靠性和測試方法的質量并提供以下高品質的服務方案：

 產品服務：

· 使用壽命超過 10 年的顯示屏

· 可客制化的 FPC

· 客制化的覆蓋玻璃解決方案

· 可防止 EMI 和 ESD 的介電材料

醫療設備顯示屏的應用實例

醫療成像：

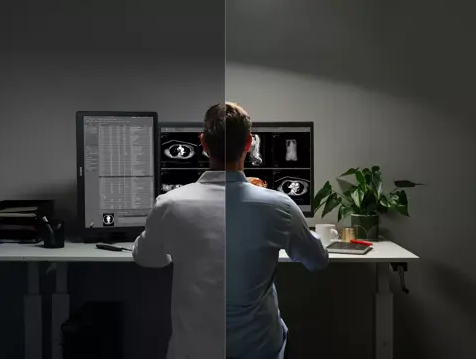

放射學：高分辨率的顯示器用于顯示X射線、CT掃描和MRI圖像，幫助放射科醫生進行精確診斷。

超聲波：高質量的顯示器用于實時顯示超聲波成像，幫助醫生在診斷和手術過程中獲得清晰的圖像。

手術顯示：

內窺鏡手術：高清顯示器用于顯示內窺鏡攝像頭捕捉的實時圖像，幫助外科醫生在微創手術中獲得清晰的視野。

機器人手術：顯示器用于顯示機器人手術系統的實時圖像和數據，輔助外科醫生進行精密操作。

電子病歷（EMR）：

病歷顯示：顯示器用于顯示患者的電子病歷、檢查報告和治療計劃，方便醫護人員查閱和記錄患者信息。

多屏顯示：在醫生辦公室和病房中，多屏顯示系統用于同時顯示多個患者的病歷和影像，提升工作效率。

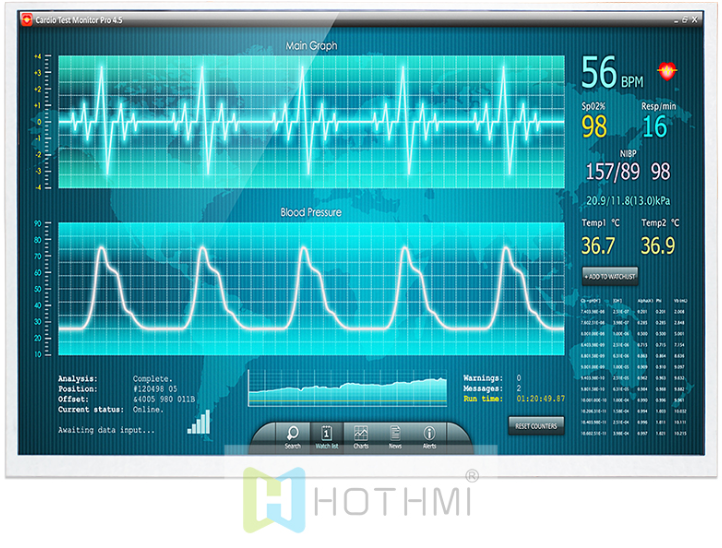

生命體征監測：

顯示器用于實時顯示患者的心電圖、血壓、呼吸頻率等生命體征，幫助醫護人員及時監控患者的健康狀況。

重癥監護：在ICU中，顯示器用于集中顯示多個監護儀的數據，便于醫護人員綜合分析患者的病情。

教育與培訓：

醫學教育：

顯示器用于播放教學視頻、展示解剖圖和模擬手術場景，幫助醫學生和住院醫生進行學習和培訓。

模擬訓練：

高分辨率顯示器用于醫學模擬訓練系統，提供逼真的操作環境，幫助醫生提升技能。

遠程醫療：

遠程會診：顯示器用于實時顯示遠程會診的視頻和影像資料，幫助醫生進行跨地域的診斷和治療建議。

患者監控：在遠程醫療中，顯示器用于顯示遠程患者的監護數據和影像，便于醫生進行遠程監控和指導。

數字影像系統(PACS、DR、CR、DSA等)隨著科技的發展日漸成熟，很快進入了醫療放射領域。由于其軟讀片的功能和前瞻性，越來越受到國內醫院的青睞，各種醫學數字影像系統被列為醫院的購置計劃之中。但是，由于對成本的考慮，數字影像系統的配置在顯示器方面，常常忽略或舍棄醫用顯示器的配置，以普通的PC顯示器或黑白顯示器代用，使數字影像系統的影像顯示效果大打折扣，成為我國目前數字影像發展的一個“瓶頸”。

醫療設備顯示器參數要求

1、亮度

醫療屏幕設計制造的最大亮度為800-600cd/M2。標準屏幕的亮度為200-350cd/M2。美國放射學會（ACR）規定數字化X射線圖像的最大亮度至少要有170cd/M2。在2001年3月德國召開的X射線成像研討會上，業界的觀點是，采用數字化圖像的屏幕，亮度至少要有200cd/M2。一般透視或CT圖像至少要有100cd/M2。由此看來，普通轉盤的亮度已經達到讀片所必需的亮度（當初許多醫院剛開始安裝時）。

我們希望至少在三年時間內，顯示器的亮度都能維持在最低要求的亮度以上，所以建議新顯示器的亮度至少應在500cd/M2以上。但是由于普通顯示器沒有亮度穩定和校正功能，亮度隨時間的衰減和環境光的折射，顯示亮度大大折扣，不能真正達到閱片的要求而醫用顯示器的最高亮度在安裝就位后，利用光學校正手段按照DICOM標準進行校正，使亮度保持在一個閱片要求的亮度值。(一般在400-500cd/M2之間)，并保證在3-5萬小時恒定不變。這樣就保證了亮度的穩定性和影像的一致性。由此看來，普通顯示器和醫用顯示器在醫療放射科閱片室工作環境下的實際功能是差別很大的。

Hot Display提供的醫療顯示屏亮度足以支持各種醫療器械。，亮度可高達1000cd/m2以上。

高亮度醫療設備顯示屏產品推薦

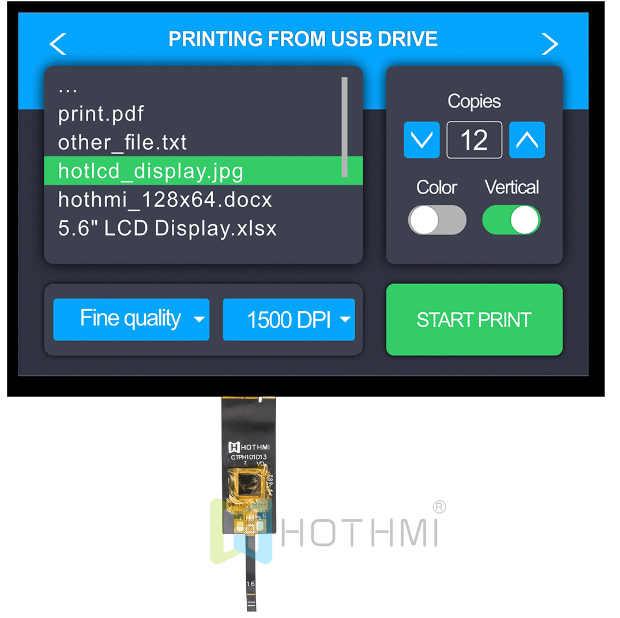

10.1寸彩色液晶顯示屏/IPS全視角/1280x800點陣/可配觸摸屏/LVDS/高亮度陽光下可讀

型號: TFT-H101D13W XIWZKN40

•  類型：TFT液晶彩屏

• 顯示像素：1280x800 Px

• 外形尺寸（Mm): 229.46x149.1x4.7

• 顯示英寸：10.1"

• 有效尺寸（Mm）：216.96x135.6

• 可視角度：IPS全視角

• 亮度：1000cd/M2

• 引腳：FPC-40PIN

• 接口：LVDS

• 特別說明：防靜電ESD 8KV

• 工作溫度：-20~70℃

• 電源電壓：3.3V

• 驅動芯片：TBD

•  閱讀更多

Hot Display產品齊全，可根據實際要求，選擇適合亮度的醫療器械顯示屏。

2、灰階

灰階是指顯示器顯示從最亮值到最黑值之間所能夠顯示的層次?；译A是真實顯示醫學圖像中患者病灶的一個重要參數，只有灰階的層次多，才能夠保證較高的讀片質量。普通顯示器有8bit--256bit灰階，用于顯示彩色圖像；醫用顯示器有10bit-1024bit灰階，用于顯示X光灰階圖像，與診斷相關。

人眼對灰階的反應并不是線性的關系。我們眼睛對黑暗部分的反應不如明亮部分靈敏一個好的醫用顯示器，有較高亮度的顯示系統則能顯示更多可分辨的灰階數(JND)。

要達到完美地再現灰階連續的黑白影像，就應選配專業的輸出灰階在10bit以上顯卡。

3、分辨率

分辨率是指單位面積顯示像素的數量，同時顯示器的成本與分辨率也成成正比。例如分辨率為1024×768適合用于辦公文字是可以滿足的。但是在低分辨下通過對軟件處理來顯示高分辨率影像時，需要對顯示畫面的內容做出改動。但是這種改變顯示內容的方式必然導致畫面的“失真”。這樣，也改變了醫學影像顯示的基本要求，所以，單從分辨率上來講，不僅要選擇醫用顯示器，還要根據不同的系統要選擇不同的分辨率。

顯示器的分辨率要和影像設備的分辨率相匹配。顯示器的分辨率應該接近于影像設備的分辨率。顯示器的分辨率過高，造成假信息過多影響診斷(馬賽克效應);顯示器的分辨率過低，造成信息丟失影響診斷。

高分辨率醫療設備顯示屏產品推薦

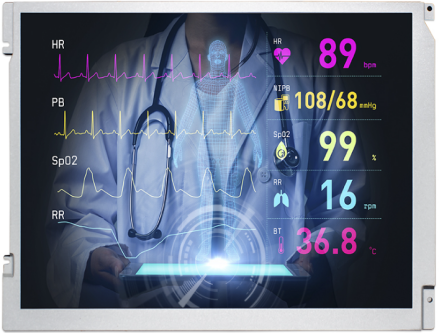

12.1寸 800x600 像素 TN TFT 液晶顯示屏呼吸機專用

• 型號: TFT- H121E01SVTWZ4N20

• 類型：TFT液晶彩屏

• 顯示內容：800x600 PX

• 外形尺寸：276x 209 x 9.1

• AA尺寸：246.00x184.50

• 產品應用：呼吸機，監護儀

• 視角：6H

• 亮度：400cd/m2

• 引腳：FPC-26PIN

• 接口方式：LVDS

• 特別說明：防靜電ESD 8KV

• 工作溫度：-20~70℃

• 電源電壓：3.3V

• 閱讀更多

Hot Display產品齊全，可根據實際要求，選擇適合分辨率（1920x1080、 800X600、 1280x800 、1440x540等）的醫療器械顯示屏。

4、響應時間

響應時間指的是液晶顯示器對輸入信號的反應速度，也就是液晶由轉亮或由亮轉暗的反應時間。通常都是以毫秒來計算。每張畫面顯示的時間需要小于40ms，根據液晶的實際使用情況，響應時間：30ms(1/0.03=33.3禎/秒)，還是會出現拖尾現象，不適合動態醫療影像的實時播放。響應時間在25ms以下(1/0.025=40禎/秒)可以滿足臨床心血管DSA的實時播放。

在醫用顯示器的選配上，CR、DR靜態影像對響應時間無過高要求。但是在播放動態影像的系統配置時，如心血管機和數字胃腸機，就要首選響應時間在25ms以下的醫用顯示器。

5、顯示器的尺寸

醫用顯示器的尺寸與分辨率有相連關系。分辨率愈高，尺寸愈大，但并不成正比關系。專業醫用顯示器尺寸可個性化定制。

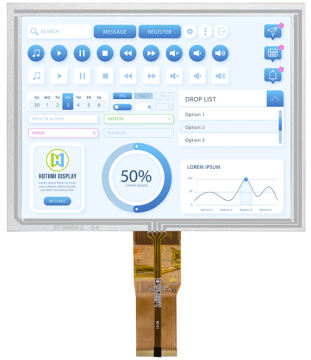

8.0寸TFT彩色液晶屏 800x600 像素 IPS 電阻式觸摸屏

• 型號: TFT-H080E09SVTHX2R50

• 類型：TFT液晶電阻屏

• 顯示內容：800x600 PX

• 外形尺寸：183x141x7.25

• AA尺寸：162x121.5

• 產品應用：醫療，家電，工控

• 視圖：全視角

• 亮度：280cd/m2

• PIN數：FPC-50PIN

• 觸摸：電容式觸摸屏

• 接口方式：TTL 24-bit

• 特別說明：防靜電ESD 8KV

• 工作溫度：-20~70℃

• 電源電壓：3.3V

• 驅動芯片：HX8264+HX8696

6、長壽命顯示屏：

長壽命顯示屏不僅關乎醫療設備的性能和經濟效益，更直接影響到醫療服務的質量、安全與連續性，是高端醫療設備設計中不可忽視的關鍵組成部分。

7、抗EMI干擾性：

顯示屏的抗EMI性能直接關系到醫療設備的功能完整性、臨床安全性與合規性，是醫療設備，尤其是中高端影像設備和監護系統中不可或缺的關鍵特性。選擇具備優良電磁兼容設計的顯示屏，有助于構建更安全、穩定和可靠的醫療技術平臺。

8、橫屏及豎屏

關于顯示器是選擇橫屏或豎屏的問題,并無一定的標準或規定，放射圖像有橫有豎,須視圖像而定。因此，最好選擇橫、豎可調整的醫用顯示器。

醫用顯示器的性能保障

• 穩定性

一般顯示器壽命的定義是當亮度衰減到最大亮度的50%的時間，以液晶顯示器而言，此時間大約是30,000小時到50,000小時，液晶顯示器的亮度并不是很穩定，它的亮度會隨溫度不同而改變。所以隔一段時間(大約三個月到六個月)，顯示器必須要做亮度及灰階的校正，以保證顯示器的一致性。而醫用顯示器內部有傳感器(Sensor)，能偵測顯示器的亮度變化而自動調整，使顯示器在使用壽命內能隨時保持亮度穩定。

另外一般顯示器在剛開機時，亮度不會立刻達到設定的亮度，在此亮度未達設定標致的時間內，顯示器是不適合作診斷用。

• 整體性和一致性

一致性和整體性一致性是指：隔了一段時間，同一圖像其顯示質量還是一樣，猶如看同一張膠片一樣。

整體性是指在醫院內不同地點的工作站上顯示的同一圖像其亮度、灰度、對比度等是完全一樣的。

• 技術與品牌保障

市面上的顯示器琳瑯滿目，優質的醫療顯示產品更能有效地協助醫務工作者。因此，選擇一款兼具技術與品牌保障的專業醫用顯示器尤為重要。Hot Display具有自主的研發技術積累。同時，安心無憂的質保售后也會為顯示器的品質保障提供了堅實基礎。

更多的信息，請直接聯系我們！
